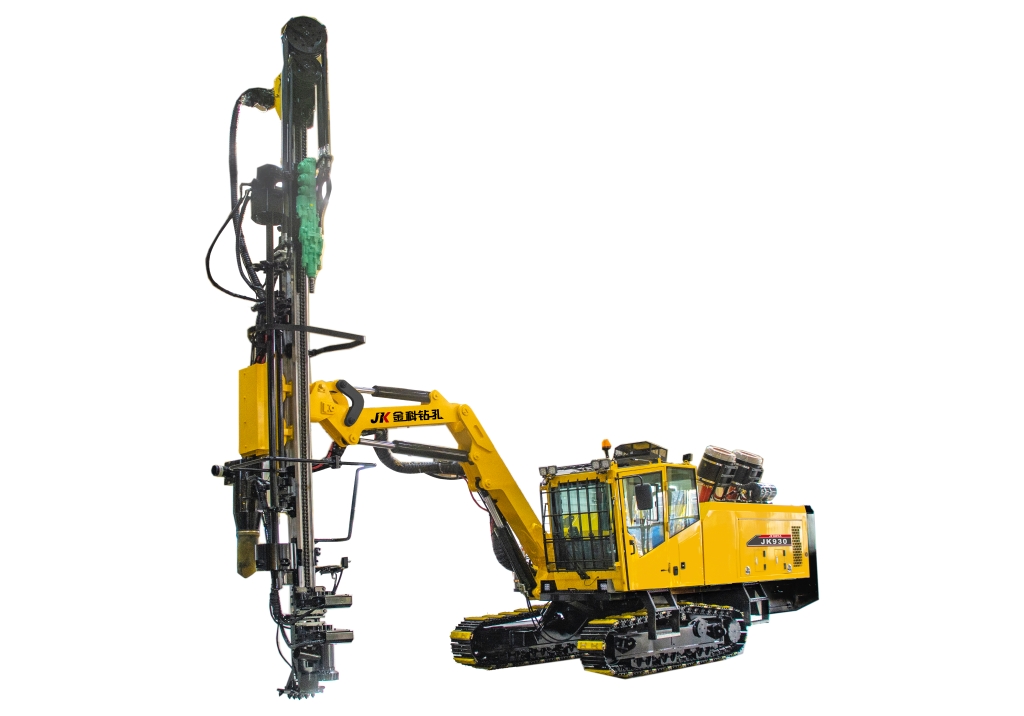

JK930一体式全液压露天顶锤钻机是一款灵活的多功能顶锤钻机,针对高要求建筑应用中的高性能而开发和设计。它还是中小型采石场一种非常高效的替代设备。由于钻机重心低且大臂作业距离长,即使在恶劣的地形条件下,也有很高的利用率。配备了法国蒙特贝凿岩机,采用阿特拉斯⋅科普柯高效螺杆式空气动力,可靠耐用,操作灵活,成孔质量佳,使用寿命长,是各类矿山及工程不二之选。
液压凿岩机系统 | 钻孔直径 | 76-115 mm |
钻进深度 | 自动换杆一次性钻孔深度25m | |
型号 | HC150 | |
形式 | 液压冲击、独立旋转和自动出渣 | |
冲击功率 | 21KW | |
冲击频率 | 38-41 Hz | |
冲击压力 | 最大140bar | |
回转速度 | 0-145r/min | |
回转扭矩 | 883N·m | |
钎尾润滑形式 | 气雾润滑 | |
出渣形式 | 压缩空气吹渣 | |
自动换杆器 | 储存钻杆数量 | 储杆器7根 |
钻杆直径 | T45,T51 | |
钻杆长度 | 3660mm | |
空气压缩机 | 形式 | 单级螺杆压缩 |
排渣能力 | 8bar时,排气量为10m³/min | |
动力系统 | 型号和制造厂家 | 康明斯QSC8.3-C260-30 |
额定输出功率和额定转速 | 194KW/2200 RPM | |
柴油箱容量 | 500升 | |
钻臂 | 形式 | 折叠式大臂 |
摆动角度(左/右) | 25°/ 25° | |
垂直开孔高度 | 水平面,上3.1米, 下4.7米 | |
水平钻孔高度 | 最大7米 | |
垂直钻孔覆盖范围 | 17平方米 | |
推进梁 | 推进梁长度(包括顶尖) | 7945 mm |
推进梁行程 | 4300 mm | |
最大推进速度 | 0.92米/秒 | |
最大提拔力 | 20KN | |
底盘系统 | 履带板宽度 | 350 mm |
离地间隙 | 455 mm | |
履带仰俯角度 | ±10º | |
最大行走速度 | 3.6km/h | |
爬坡角度 | 最大为30º(大于20建议配置绞盘) | |
车体规格(运输状态) | 长 | 11.8m |
宽 | 2.6m | |
高 | 3.2m (推进梁前置) | |
重量 | (不含选购件)约16.5吨 |
