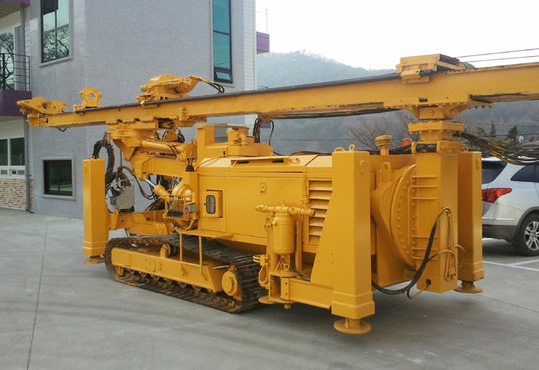

JKT-200L全液压履带式管棚钻机是一种新型、高效钻机,该钻机独特的水气两用结构,可实现多种钻孔工艺,紧凑、安全、可靠的设计更适于巷道施工要求。是隧道管棚专用钻孔设备。
一、基本特点
1、钻机型式可选履带式、平台式。
2、钻机履带行走动力为小柴油机驱动,钻孔动力为电机驱动。
3、行走座椅操作、集中控制操作台,钻机四角配备紧急安全停机按钮,行走安全警示灯、紧急灭火器,确保作业安全。
4、采用无钢丝绳、无链条推进机构,杜绝断绳、断链安全隐患、大大提高深孔作业安全性、维修简便。“无隐患、免维护”推进机构。
5、采用四马达液压回转动力头。液压操控性能好。
6、回转、推进均采用先导控制,操控力小、回转、推进实现无极调速。配备速度、压力双调节阀,更好的实现空气钻进和泥浆钻进工艺的参数要求。可满足泥浆正反循环,空气正反循环作业。
7、电机驱动双出轴分动箱,匹配两组液压泵,钻进参数更好匹配泥浆正循环、空气正反循环钻进不同地层、不同工法需求。
8、配备四液压支腿侧摆机构,配备支腿液压锁紧和机械双锁紧机构,使长期钻孔作业更加稳固、确保钻井精度。
9、配备车载液压泥浆泵,实现泥浆与空气钻进快速转换,满足不同地质条件钻孔要求。
10、配备液压定心器系统,实现套管、钻具、钻进工艺的快速转换。
11、支腿调平、液压卷扬、液压扳手配合实现操作全液压自动化,降低劳动强度,提高作业效率。
12、液压系统配有独立的风冷液压油散热器,液压系统高效工作。
13、配备液压短吊臂、钻杆输送平台、液压作业平台,提高作业效率。
14、多种导向方式选择。
履带行走发动机 | Kw | 45 |
钻孔电机功率 | Kw | 55+55 |
土层钻进直径 | mm | Φ108--Φ273 |
土层最大钻孔深度 | m | 150 |
卵石层钻孔直径 | mm | Φ108--Φ219 |
卵石层钻孔深度 | m | 70 |
岩层钻孔直径 | mm | Φ108--Φ219 |
岩层钻孔深度 | m | 50 |
工作风压 | Mpa | 1.05~2.46 |
耗气总量 | m3/min | 16~30 |
管子长度(多节钻架) | m | 3, (6, 9, 12) |
钻杆直径 | mm | Φ108,Φ159,Φ219,Φ273 |
钻架工作高度 | m | 0--7.5 |
轴压力 | KN | 250 |
提升力 | KN | 250 |
液压吊车 | KN | 20 |
慢进、慢升速度 | m/min | 0-9.2 |
快升、快进速度 | m/min | 25 |
动力头回转扭矩 | N*m | 20000 |
回转转速 | r.p.m | 0--100 |
液压泥浆泵 | L/min | 250 |
爬坡能力 | ° | 35 |
主机重量 | KN | 165 |
主机外型尺寸 | mm | 4800x2200x3200 |
