水气两用履带式水井钻机是一种新型、高效、多功能钻机,该钻机独特的水气两用结构,结合牙轮钻进和潜孔锤钻进两种工艺特点设计,土层、卵石层针对性更强,是替代传统磨盘钻、传统水钻的新型钻机,可匹配顶驱动力头、下回转动力头、双动力头,是综合性强、针对复杂地层施工的钻机。广泛应用于钻凿水井、监测井、降水井、微桩孔、地源热泵空调孔等工程施工。
钻机型号 | JKW-200L | JKW-300L | JKW-400L | JKW-600L | ||
柴油机 | 型号 | cummins | 康明斯6BTA5.9-C150 | 康明斯6CTA8.3-C180 | 康明斯6CTA8.3-C215 | 康明斯6LTA8.9-C300 |
功率 | kW | 110 | 132 | 160 | 221 | |
转速 | rpm | 2200 | 2200 | 2200 | 2200 | |
动力头能力 | 转速 | rpm | 两档无级调速0-100 | 两档无级调速0-100 | 两档无级调速0-120 | 四档无级调速0-120 |
最大扭矩 | Max.Torque | 5400 | 9000 | 16000(可选液压下回转盘) | 32000(可选液压下回转盘) | |
最大起拔力 | KN | 150 | 180 | 250 | 400 | |
最大给进力 | KN | 150 | 180 | 250 | 200 | |
桅杆 | 桅杆总高度 | m | 6.2 | 6.2 | 9.2(可选加长12米) | 14.5 |
桅杆调整角度 | ° | 0°-90° | 0°-90° | 0°-90° | 0°-90° | |
给进行程 | m | 4.5 | 4.5 | 6.5 | 10.5 | |
钻杆 | 直径x长度 | mm | 89、102 | 89、102 | 89、102、108、114 | 108、114、127 |
牙轮钻进 能力 | 最大钻孔直径 | mm | 600 | 600 | 600 | 600 |
钻孔深度 | m | 200 | 300 | 400 | 600 | |
潜孔锤钻进DTH | 钻孔直径 | mm | 300 | 300 | 300 | 300 |
钻孔深度 | m | 200 | 300 | 600 | 1000 | |
空压机 | m3/Kg | 31/24 | 31/24 | 31/24 | 31/24 | |
泥浆泵 | 规格 | BW320/12 | BW600/10 | BW850/10 | BW1200/10 | |
主卷扬机 | 提升力 | KN | / | / | 120 | 200 |
副卷扬机 | 提升力 | KN | 15 | 15 | 15 | 30 |
主机运输参数 | 总重量 | kg | 9200 | 10500 | 16800 | 22000 |
外形尺寸LWH | mm | 6200×2200×2880 | 6200×2200×3200 | 9200×2200×3200 | 14500×2250×3200 | |

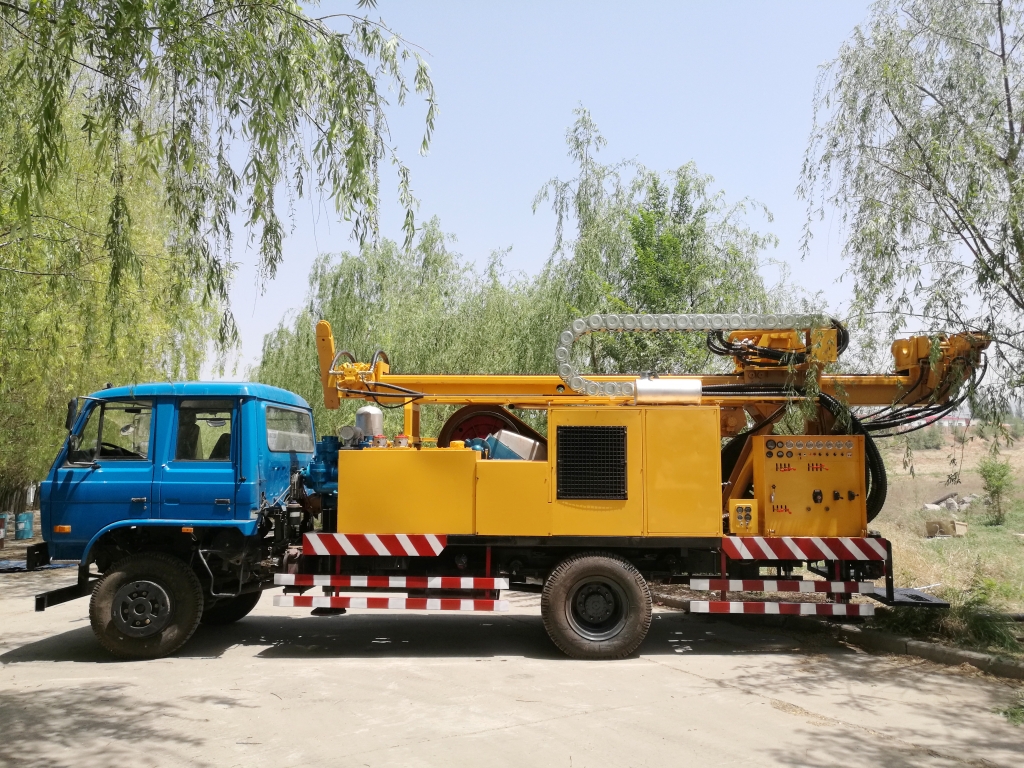

选配部件型式 | 履带、卡车、柴油机驱动、电机驱动、双壁钻杆、普钻钻杆、套管、跟管锤、牙轮钻进 |
