  • JKC-300LRD全液压反循环岩心钻机

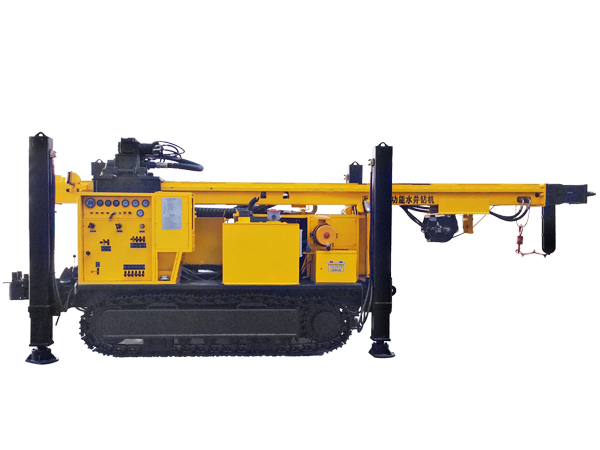

JKC-300LRD全液压反循环岩心钻机

钻机独特的岩芯、采矿、水井设计,可适用于取芯作业、150mm炮孔、200米水井三种作业工程

钻孔直径

100mm-150 mm
使用工况

JKC300LRD全液压反循环岩心钻机是我公司在多年矿山钻机、水井钻机、非开挖钻机、岩心钻机的基础上,结合气举反循环和绳索取芯金刚石钻探工艺自行研制开发的,该钻机新型推进机构与主卷扬结合提升钻杆,回转头直接滑架全程提升,提高作业效率。该钻机独特的岩芯、采矿、水井设计,可适用于取芯作业、150mm炮孔、200米水井三种作业工程。

  • 主要特点
  • 技术参数
主要特点

JKC300LRD全液压反循环岩心钻机是我公司在多年矿山钻机、水井钻机、非开挖钻机、岩心钻机的基础上,结合气举反循环和绳索取芯金刚石钻探工艺自行研制开发的,该钻机新型推进机构与主卷扬结合提升钻杆,回转头直接滑架全程提升,提高作业效率。该钻机独特的岩芯、采矿、水井设计,可适用于取芯作业、150mm炮孔、200米水井三种作业工程。

钻机的主要特点:

1.履带式钻机,钢制履带,野外通过能力强。

2.采用多连泵组合液压系统,功率分配更加合理。

3.回转、推进无极调速多档液压控制,速度配比更适于不同地质条件作业。

4.推进结构为新型双马达链条机构,使钻杆提升、加压转换方便灵活。

5.回转动力头为液压马达多级分步驱动,实现四档无极调速,运转高速平稳,低速回转扭矩高,地层适应性更好。

6.独特反循环结构设计、配备空压机系统,取芯更高效。

7.滑架可以采用两节可拆装结构,实现6米、9米行程更换,利于提高深孔作业效率。

8.双路液压系统,配置合理的回转、推进参数组合,实现岩心勘探、爆破孔钻凿、水井施工等三种施工工法。

9.新型推进滑架(可配加长3米塔架),钻杆接卸均由推进完成,主卷扬与钻机推进转换提引钻杆,提高作业效率。

技术参数
项目 参数名称 单位 基本参数
柴油机  型号  康明斯6BTA5.9-C150
功率  kW 110
转速 rpm 2200
岩芯钻进能力  BQ  m 800
NQ m 600
HQ  m 300
102(RC)   m 300
炮孔钻凿能力  钻孔直径   mm 100--150

钻孔深度 m 30--20
水井钻进能力 钻孔直径 mm 200---600

钻孔深度 m 200
动力头能力  转速  四档无级0-900rpm
最大扭矩 Nm 4500
主轴通孔直径 mm Φ45(双动力头)Φ114(单动力头)
最大起拔力 KN  100
最大给进力  KN  100
主卷扬能力  提升力(单绳) KN  60
钢丝绳直径  mm  14
钢丝绳长度 m 15
绳索卷扬能力  提升力(单绳) KN 11(空毂)
钢丝绳直径 mm  5
钢丝绳长度  350
桅杆  桅杆总高度  4.5
桅杆调整角度  ° 0-90
钻进角度  ° 45-90
给进行程 mm  3.5
桅杆滑动行程 mm  1200
其它  总重量  kg 6500
外形尺寸L×W×H  mm 5200×2250×2620
移动方式  钢履带自行式 (车载钻机)
泥浆泵  型号  BW250
