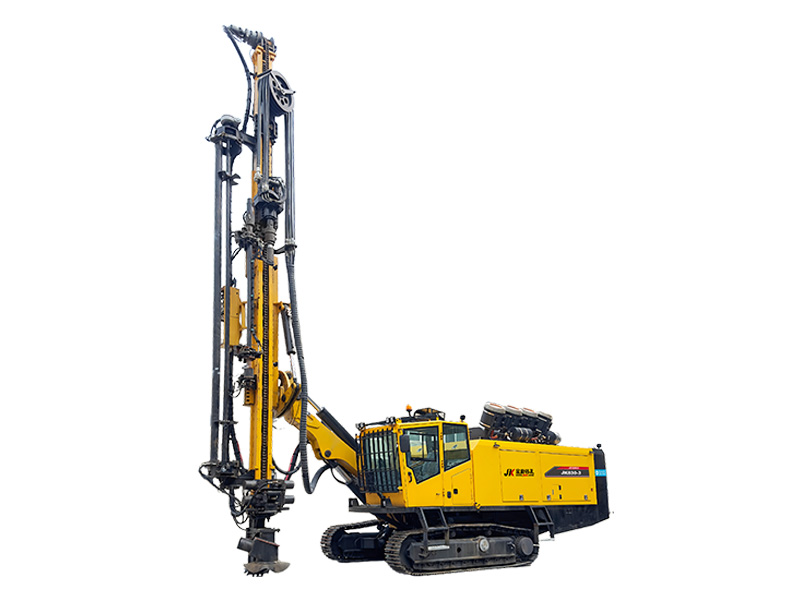

JK830一体式全液压潜孔钻机

钻孔直径

138mm-235mm
使用工况

  JK830一体式全液压潜孔钻机是一款可以为您带来更高自动化、更高钻进效率的产品,运行可靠,操作简单。标配有满足FOPS要求的驾驶室和自动换杆系统,加宽重型行走机构,在满足快速移动的同时兼顾更好的安全性,液压除尘系统可满足矿山的环保要求,是现代绿色矿山开采的可靠解决方案。

  • 主要特点
  • 技术参数
主要特点

  JK830一体式全液压潜孔钻机是一款可以为您带来更高自动化、更高钻进效率的产品,运行可靠,操作简单。标配有满足FOPS要求的驾驶室和自动换杆系统,加宽重型行走机构,在满足快速移动的同时兼顾更好的安全性,液压除尘系统可满足矿山的环保要求,是现代绿色矿山开采的可靠解决方案。

技术参数
JK830一体式全液压潜孔钻机技术参数
项目 参数名称 单位 基本参数
车体规格 总质量 kg 25000
全  长 mm 9785
全  宽 mm 3200
全  高 mm 3500
底  盘 履带全长 mm 3646
接地长度 mm 2875
履带中心距 mm 2200外侧总宽2700
履 带 宽 mm 500
离地间隙 mm 不小于400
履带架摆动角 ° ±10°
行走马达 伊顿
行走速度 Km/h 1.8(低速)2.95(高速)
牵引力 KN 170
爬 坡 度 ° 20°
发动机 型  号 QSZ13-C450-30(康明斯)
形  式 水冷6缸电喷柴油机
额定功率 Kw/RPM 335/2100
燃油箱容量 L 760
液压泵/阀 主  泵 柱塞变量负载敏感泵
主阀 负载敏感阀
厂家

Rexroth力士乐

空压机 型号 Atlas Copco
形式   2级螺杆空压机(双功)
压力 bar 20 (中压)    25 (高压)
输出流量Max m3/min 25.4
回转马达 液压回转头 双马达(Eaton伊顿)
回转速度 rpm 0-70
扭矩MAX Nm 3900
推进方式 马达驱动行星减速箱+链轮链条型式
快推进最大提升速度 m/ min 30
慢推进推进速度 m/ min 4.7
慢推进最大提升速度 m/ min 5.5
推进力 KN 0-30可调
提升力 KN 30
推进梁 推进梁总长 mm 8500
推进行程 mm 5500
推进补偿 mm 1600
回转角度 ° 左边95° 右边35°
臂架 臂架型式 mm 带伸缩单直臂(长度570)
臂架举升角度 ° 40°(上) ,15°(下)
摆动角度 ° 左边(驾驶室侧)9°右边31°
钻杆储杆器 钻杆直径 mm 102/114
钻杆长度  m 5
钻孔直径 mm 138-235
钻孔深度 m 30
储杆能力 5+1
冲击器规格   5”/6”
滤芯数量/规格   26
除尘方式   全液压除尘
集尘罩   上下浮动
